Шарнирные замки на винах для монокордовых транспортерных лент

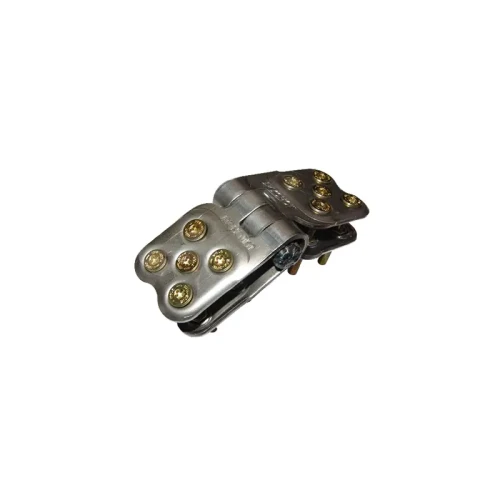

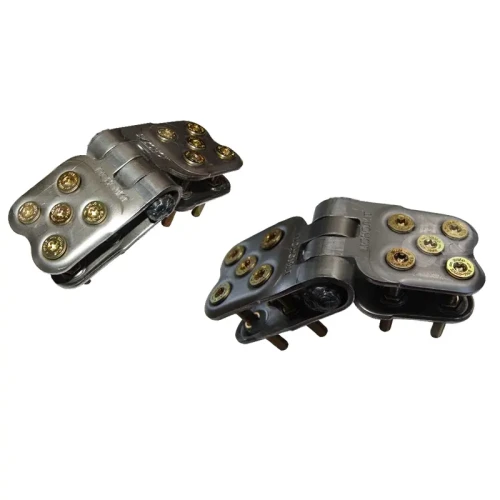

«Вулкан» - Монолит 120/2000

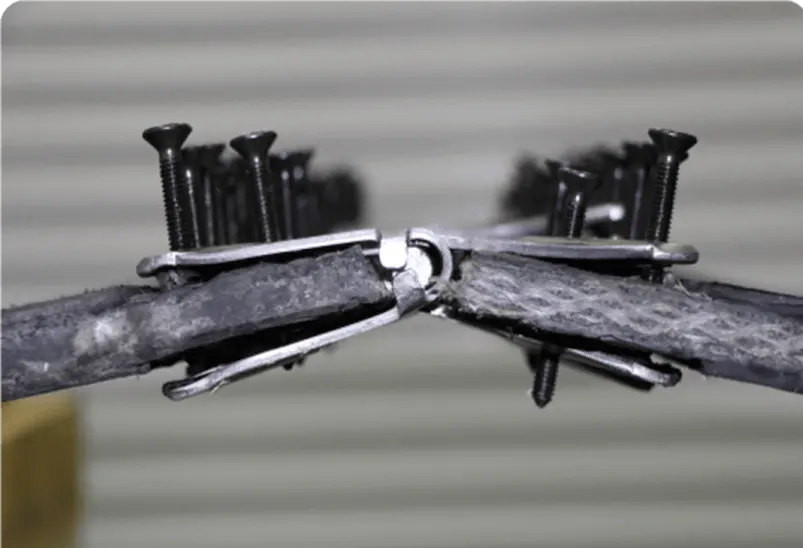

«Вулкан» - Монолит 120/2000 – применяется на лентах разрывной прочностью до 2000 кН/м. Соединение включает в себя комплект шарнирных соединителей, состоящих из профилированных разъемных сегментов с пятью крепежными винтами на каждой из сторон, в комплекте с соединительным тросом. «Вулкан» - Монолит укомплектованный тросом имеет более равномерное и точное распределение нагрузки на стык, благодаря гибкости троса. Самая высокая эффективность для проходческих работ.

Характеристики соединителей «Вулкан» - Монолит 120/2000

Типоразмер болтового соединения «Вулкан» - Монолит выбирается в зависимости от толщины конвейерной ленты, её прочности и диаметра приводного барабана конвейера.

Возможна поставка комплектов «Вулкан» - Монолит для ширины транспортерной ленты: 600 мм, 800 мм, 1000 мм, 1200 мм, 1400 мм, 1600 мм

Комплект поставки «Вулкан» - Монолит 120/2000

Инструкция по монтажу «Вулкан» - Монолит

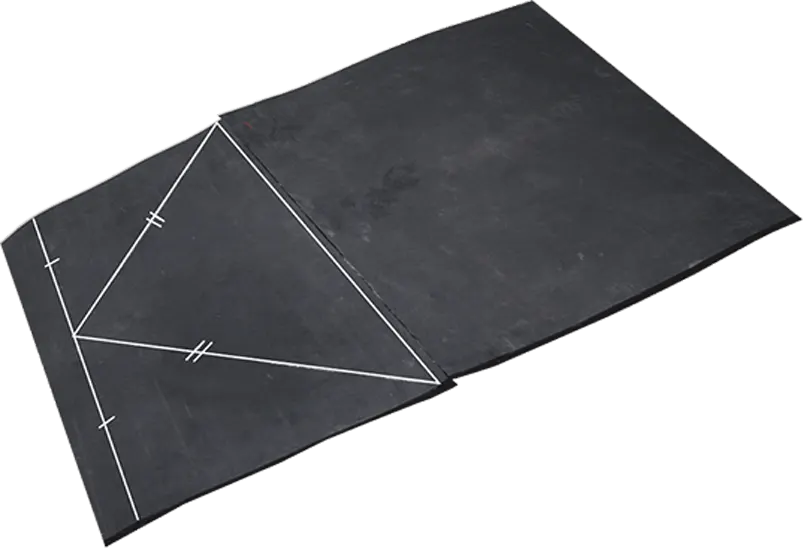

1. Полотно конвейерной ленты размещается на ровной деревянной основе. Края полотна обрезаются перпендикулярно оси.

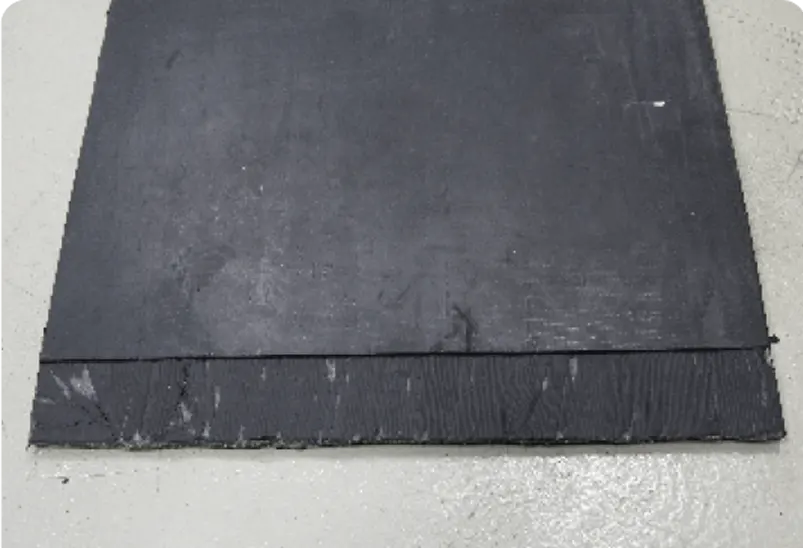

2. При помощи специального инструмента или ножа снимается резиновая обкладка с обеих сторон ленты, на ширину 58 мм от края, согласно шаблона.

3. Стыкуемые края ленты, соблюдая соостность, выкладываются на ровную деревянную поверхность, плотно друг к другу.

4. На «стык» ленты накладывается шаблон, при этом разделительная часть шаблона утапливается в «разрез» стыка. Выбирается такое положение шаблона, при котором на стыкуемой ленте будет находиться целое число соединителей.

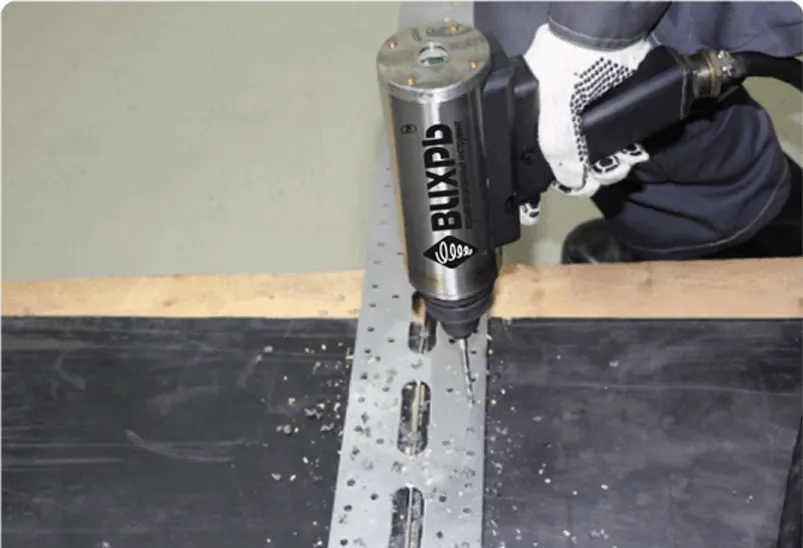

5. Сверлом Ø 5,5 мм по шаблону просверливаются отверстия. После сверления шаблон убирается.

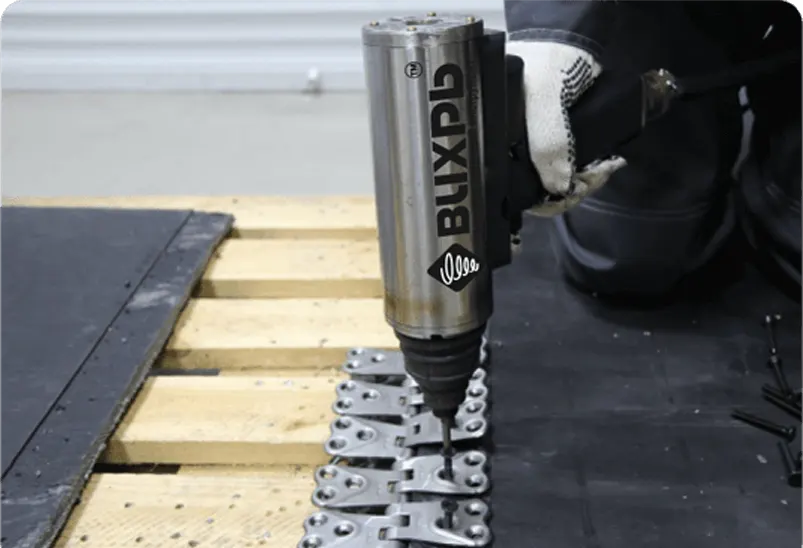

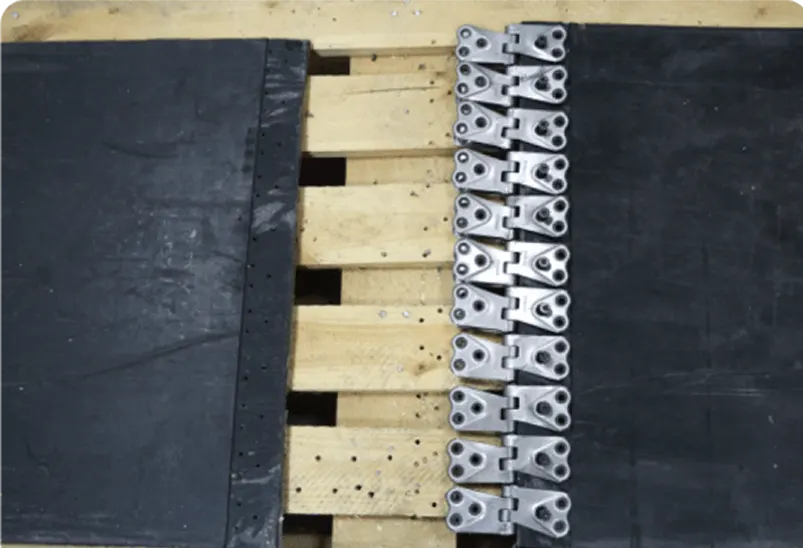

6. На один из краёв соединяемой ленты поочередно устанавливаются соединители. Далее в отверстия ввинчиваются винты на глубину корда.

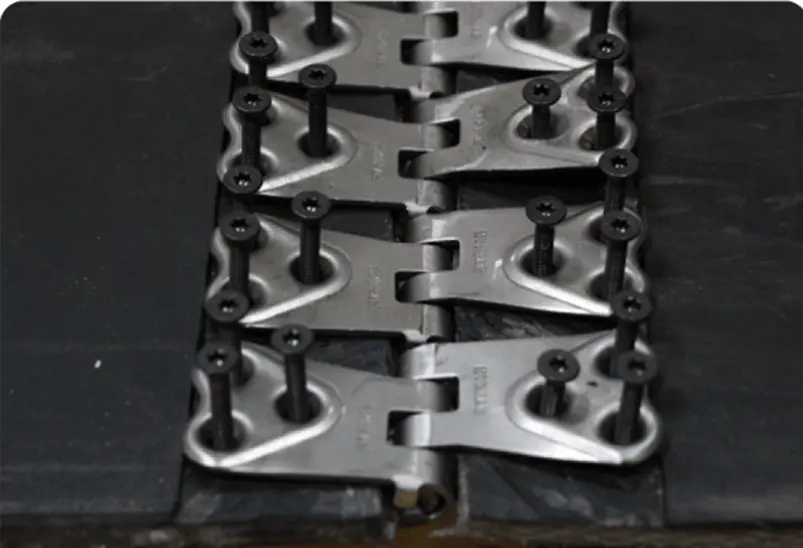

7. Второй край соединяемой ленты вставляется в ряд соединителей, и во все отверстия элементов соединения вворачиваются винты на глубину корда.

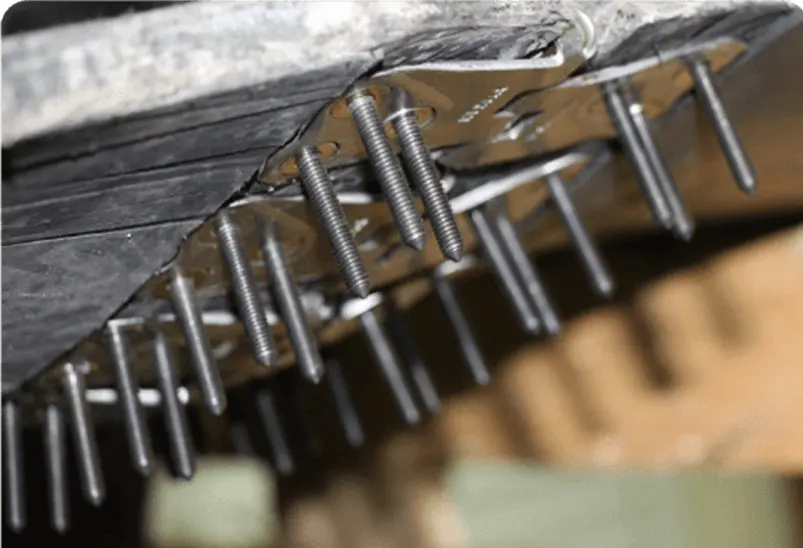

8. На предварительно ввёрнутые винты снизу накручиваются гайки. При затяжке винта гайка центрирует винт и утапливается в потай. Затяжка производится от центра к краям ленты, с моментом затяжки не менее 150 Нм.

9. Выступающие части винтов обламываются при помощи ломателя.
