Механические соединители замки MS MS25 MS35 MS45 MS55

Замки для конвейерных лент на винтах - лучший выбор

Замки типа MS - это шарнирные механические соединители для конвейерных лент с использованием винтов ⁵ и шуруповерта

Изготовлены из оцинкованной углеродистой стали
Простая установка с помощью винтов, без необходимости использования специального инструмента
Все соединительные замки типа MS разделены на сегменты, чтобы их можно было легко отломать от цельной полосы до желаемой ширины конвейерной ленты

Преимущества соединительных замков типа MS

Экономические преимущества

Технические преимущества

- нет необходимости в дорогостоящем оборудовании: достаточно шуруповерта (мин 18 Вольт) беспроводного, электрического или пневматического типа - быстрая установка = сокращенное время простоя конвейера - возможна повторная установка замков

- установка без предварительного засверливания лент / без использования установочных шаблонов - засверливание ленты выполняется непосредственно винтами - герметичности стыкового соединения при специальном способе установки

Таблица выбора соединительных замков типа MS

Размер соединителя	Толщина ленты, мм	Прочность ленты, Н/мм	min ø барабана
MS25	3.5 - 7.5	450	75
MS35	4.5 - 10	630	90
MS45	6 - 11	630	125
MS55	9 - 15	1000	250
MS65	10-18	1250	450

Механические соединители MS25

¹ Замки MS25 поставляются в комплектах для ленты шириной до 1000 мм в полосах по 984 мм (41 секция)

Толщина ленты	3.5-7 мм
Прочность ленты	450 Н/мм
Номинальное натяжение ленты	246 PIW
min ø барабана	75 мм
Рекомендуемый ø соединительного стержня	4-5 мм

Механические соединители MS35

² Замки MS35 поставляются в комплектах для ленты шириной до 1000 мм в полосах по 1000 мм (50 секций)

Толщина ленты	4.5-10 мм
Прочность ленты	630 Н/мм
Номинальное натяжение ленты	360 PIW
min ø барабана	90 мм
Рекомендуемый ø соединительного стержня	4.8-5 мм

Механические соединители MS45

³ Замки MS45 поставляются в комплектах для ленты шириной до 1000 мм в полосах по 1000 мм (20 секций)

Толщина ленты	6-11 мм
Прочность ленты	630 Н/мм
Номинальное натяжение ленты	360 PIW
min ø барабана	125 мм
Рекомендуемый ø соединительного стержня	6.3-7 мм

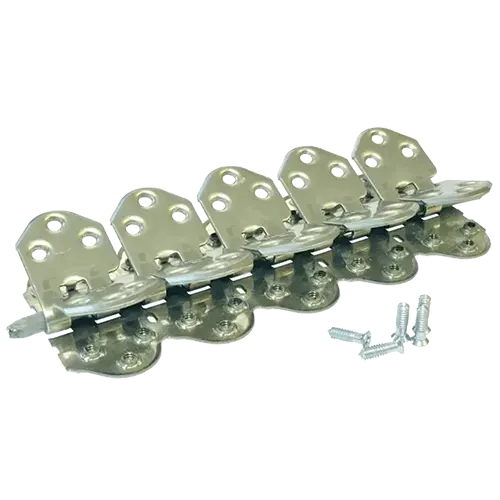

Механические соединители MS55

Толщина ленты	9-15 мм
Прочность ленты	1000 Н/мм
Номинальное натяжение ленты	571 PIW
min ø барабана	250 мм
Рекомендуемый ø соединительного стержня	8 мм

Механические соединители MS65

Замки MLT MS 65 @centrobelt

Толщина ленты	10-18 мм
Прочность ленты	1250 Н/мм
Номинальное натяжение ленты	714 PIW
min ø барабана	450 мм
Рекомендуемый ø соединительного стержня	10 мм

Программа поставки соединительных замков MS для транспортерной ленты

⁴ Соединители MS поставляются в комплекте с винтами, дополнительные винты также доступны для заказа

⁵ В случае, если длина винтов больше толщины ленты, их необходимо просто обрезать после установки соединителей MS

⁶ Для затяжки винтов используется бита PZ2 и шуруповерт 18V с достаточным крутящим моментом.

⁷ Стандартно все соединители MS поставляются в комплектах на ширину ленты 1000 мм, замки MS для другой ширины - пожалуйста уточняйте у наших менеджеров. Например, если вам необходимо соединить конвейерную ленту шириной 1200 мм - заказывайте 1,5 комплекта соединителей без стержня + дополнительно соединительный стержень длиной 1200 мм.

⁸ Соединители MS из нержавеющий стали поставляются с винтами и соединительным стержнем из нержавеющей стали AISI316 под заказ.
